Con una altitud que ronda los 540 metros y enclavada en un valle rodeado por la Sierra Madre Oriental, Monterrey presenta una geología que sorprende a cualquiera que excave un par de metros. Lo que más vemos en esta zona son los depósitos aluviales del Río Santa Catarina, suelos granulares sueltos y arenas limosas que, bajo la dinámica sísmica de la región, pueden volverse un verdadero desafío. Para proyectos que demandan cimentaciones seguras, un diseño de columnas de grava bien ejecutado se convierte en la diferencia entre una obra estable y una susceptible a asentamientos diferenciales. No se trata solo de meter grava: es un análisis detallado de la matriz del suelo, su densidad y la respuesta ante cargas, algo que en nuestra experiencia resolvemos integrando datos de campo con modelos de interacción suelo-columna. Antes de definir la malla de mejoramiento, suele ser clave complementar la investigación con un ensayo CPT para obtener un perfil continuo de la resistencia a lo largo del perfil estratigráfico regiomontano.
Una malla de columnas de grava bien calculada reduce el riesgo de licuefacción y acelera la consolidación del subsuelo en terrenos complejos de Monterrey.
Metodología y alcance
Consideraciones locales
La diferencia de comportamiento entre un terreno en San Pedro Garza García y otro en los llanos aluviales de Guadalupe es abismal. En las zonas bajas cercanas al cauce del Santa Catarina, el nivel freático somero combinado con arenas limpias y mal gradadas crea un escenario de riesgo sísmico elevado. El mayor problema que encontramos en Monterrey no es solo el asentamiento estático, sino la licuefacción cíclica. Si no se ejecuta un diseño de columnas de grava con la separación y el diámetro adecuados, el exceso de presión intersticial no se disipa lo suficientemente rápido, y la estructura puede sufrir giros o hundimientos súbitos durante un temblor. Los estudios de microzonificación de la ciudad nos recuerdan constantemente que ignorar la respuesta dinámica del suelo es un error que se paga muy caro en la fase operativa del inmueble. La clave está en modelar el drenaje radial hacia la columna y verificar que el factor de seguridad post-tratamiento supere los umbrales requeridos por el reglamento de construcciones local.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASCE 7-22 Capítulo 20 (Site Classification), FHWA-NHI-05-037 (Ground Improvement), Reglamento de Construcciones de Monterrey (RCMS), ASTM D6913/D6913M-17 (Granulometría)
Servicios técnicos asociados
Diseño Geotécnico y Modelado Numérico
Definimos la geometría de la malla, el factor de reemplazo y la longitud de las columnas de grava mediante análisis de elementos finitos (FEM). Evaluamos la capacidad de carga compuesta y el potencial de abombamiento (bulging) en estratos blandos, generando planos ejecutivos claros para el contratista en obra.
Verificación de Mejoramiento y Control de Calidad
Ejecutamos campañas de ensayos SPT y CPT post-instalación en Monterrey para verificar el incremento de la resistencia a la penetración entre columnas. Realizamos pruebas de carga estática sobre columnas individuales para validar el módulo de deformación supuesto en el diseño, asegurando el cumplimiento de las especificaciones.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el rango de precio para un diseño de columnas de grava en Monterrey?
Dependiendo de la complejidad del perfil estratigráfico y la extensión del área a tratar, el costo del estudio de diseño y la supervisión técnica puede oscilar entre MX$10.120 y MX$35.530. Esto incluye el modelado numérico, las memorias de cálculo y la inspección de campo durante la instalación de las columnas.
¿Qué método de instalación de columnas de grava es más efectivo en los suelos de Monterrey?

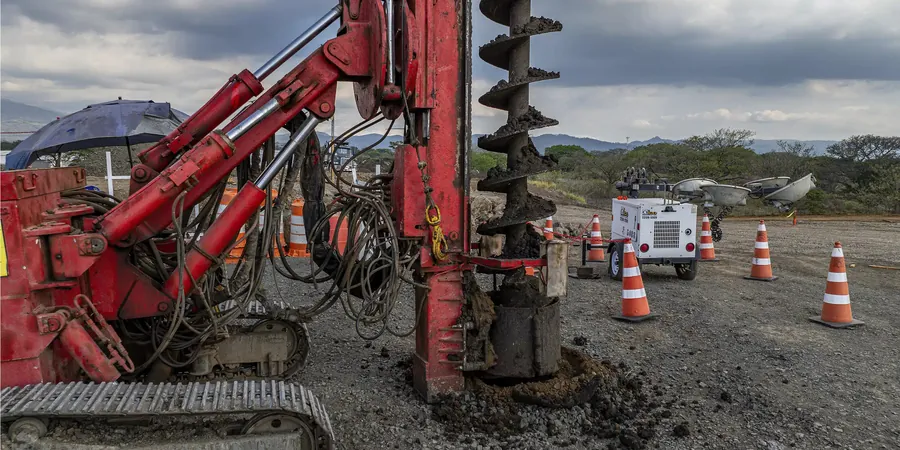

En nuestra experiencia, para las arenas limosas y sueltas típicas de la cuenca de Monterrey, el método de vibro-sustitución con alimentación inferior o superior (dependiendo del nivel freático) ofrece los mejores resultados. Este sistema desplaza el suelo y crea una columna muy rígida y drenante que mitiga eficazmente la licuefacción.
¿Cómo verifican que el mejoramiento del suelo realmente funcionó?
Realizamos un control post-ejecución que consiste en ensayos de penetración estándar (SPT) o de cono (CPT) en el centro del triángulo de la malla de columnas. Si la resistencia a la penetración se incrementa en el porcentaje proyectado y se registra una reducción en la presión de poros durante el ensayo, validamos la efectividad del tratamiento.
¿Pueden diseñar columnas de grava si hay lentes de arcilla en el perfil de suelo?
Sí, es una situación común en Monterrey. Aunque las columnas de grava son óptimas en suelos granulares, en presencia de lentes arcillosos de baja resistencia no drenada, rediseñamos la malla para que las columnas actúen como un sistema de refuerzo rígido. En estos casos, nos enfocamos en controlar el 'bulging' lateral de la columna para garantizar la estabilidad a largo plazo.
