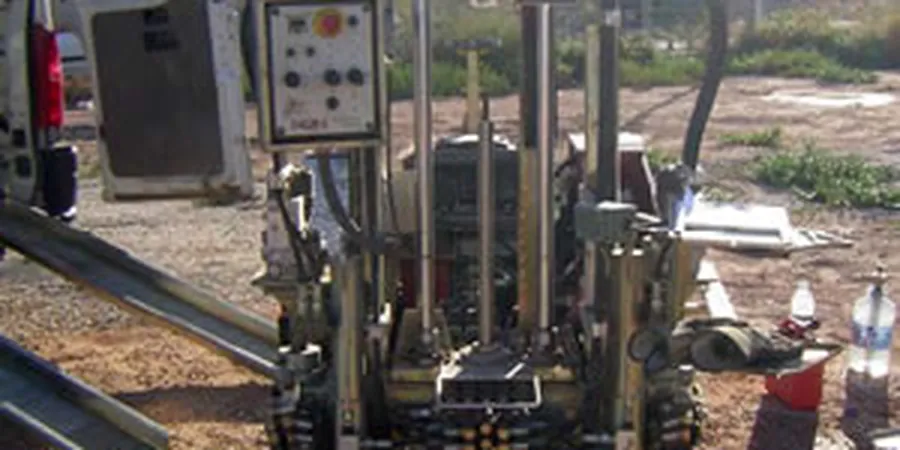

La geología de Monterrey, enclavada entre la Sierra Madre Oriental y la llanura del Golfo, genera perfiles de suelo que cambian en pocos metros: de calizas fracturadas del Cretácico a depósitos aluviales profundos del Río Santa Catarina. Esta heterogeneidad obliga a tener una radiografía detallada del subsuelo antes de cimentar cualquier estructura. El ensayo CPT, o prueba de penetración de cono, resuelve ese desafío entregando un perfil continuo de resistencia sin necesidad de extraer muestras alteradas. A diferencia de un sondaje SPT que recupera muestras cada metro y medio, el CPT registra en tiempo real la resistencia a la penetración, la fricción lateral y, en su configuración sísmica, la velocidad de onda de corte. Para proyectos en la zona metropolitana, donde la variabilidad espacial del suelo es extrema, combinamos el CPT con perfiles de resistividad eléctrica para detectar contactos roca-suelo y zonas de karstificación oculta.
Un perfil CPT cada 2 cm revela lentes de arcilla blanda que el SPT pasa por alto y que definen el modo de falla de la cimentación.
Metodología y alcance
Consideraciones locales
En una obra sobre la avenida Gonzalitos detectamos un estrato de arcilla orgánica de 80 cm a 14 metros de profundidad que no aparecía en los sondeos preliminares con recuperación de muestras. El cliente proyectaba una losa de cimentación para 9 niveles y ese lente blando habría inducido asentamientos diferenciales superiores a 4 cm en la esquina noroeste del edificio. El CPT con medición de presión de poros identificó el estrato compresible y su extensión lateral, permitiendo recalcular el módulo de balasto y reforzar la zona con inclusiones rígidas antes de vaciar la losa. En la planicie aluvial del Santa Catarina, donde los depósitos de arena limosa alternan con gravas de arrastre, la curva de fricción (Rf) del CPT alerta sobre zonas potencialmente licuables bajo sismo. Ignorar un perfil CPT en estas condiciones geológicas implica diseñar a ciegas, con factores de seguridad que el suelo real no respalda cuando llega un evento sísmico como el esperado en la falla de San Andrés.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D5778-20: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, ASTM D7400: Standard Test Methods for Downhole Seismic Testing (cuando se acopla módulo sísmico SCPT), ISO 22476-1:2020: Geotechnical investigation and testing — Field testing — Part 1: Electrical cone and piezocone penetration test, Manual de Diseño de Obras Civiles de CFE (2015) — Sección C: Geotecnia
Servicios técnicos asociados
CPT Mecánico y Piezocono
Penetración estática con medición de resistencia de punta, fricción lateral y presión de poros. Clasificación de suelos según Robertson y estimación de parámetros geotécnicos derivados.
SCPT – CPT Sísmico
Acoplamos geófono triaxial al cono para medir velocidad de onda de corte (Vs) cada metro. Obtenemos el perfil de Vs30 y la clase de sitio sísmico según el Reglamento de Construcción de Monterrey.
Ensayos de Disipación
Detenemos la penetración y registramos la caída de presión de poros en el tiempo para calcular el coeficiente de consolidación horizontal (ch) y la conductividad hidráulica del estrato.
Correlación con Calicatas y SPT
Combinamos CPT con calicatas y sondeos SPT puntuales para calibrar las correlaciones con muestras reales del sitio, mejorando la precisión en la estimación de densidad relativa y ángulo de fricción.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo CPT en Monterrey y qué factores influyen en el precio?
El costo de una campaña CPT en la zona metropolitana de Monterrey oscila entre MX$1,350 y MX$1,710 por metro lineal perforado. El precio final depende de la profundidad máxima requerida, la accesibilidad del predio (si requiere equipo sobre orugas para terrenos inclinados del poniente), la necesidad de módulo sísmico SCPT adicional y la cantidad de ensayos de disipación solicitados. Para obras grandes con múltiples puntos de prospección aplicamos tarifas escalonadas.
¿Qué tipo de suelo puede atravesar el CPT en la zona de Monterrey?
El penetrómetro de 20 toneladas atraviesa arcillas, limos, arenas sueltas a densas y gravas finas sin dificultad. En la zona de San Pedro y el poniente, donde afloran calizas fracturadas y conglomerados con boleos de más de 10 cm, el ensayo se detiene al alcanzar el rechazo (qc > 50 MPa sostenido). Para esos casos combinamos el CPT con sondeos rotatorios que atraviesen el estrato rocoso y recuperen testigos.
¿Qué parámetros de diseño obtengo con un CPT que no me da un SPT convencional?
El CPT entrega un perfil continuo de resistencia de punta y fricción que permite calcular la capacidad de carga de pilotes por el método de Bustamante-Gianeselli, el módulo de deformación (E) para asentamientos, la velocidad de onda de corte (Vs) con el módulo sísmico, y el potencial de licuefacción según Robertson y Wride. El SPT da valores cada 1.5 metros con alteración de la muestra; el CPT resuelve la estratigrafía fina que define el modo de falla real de la cimentación.
