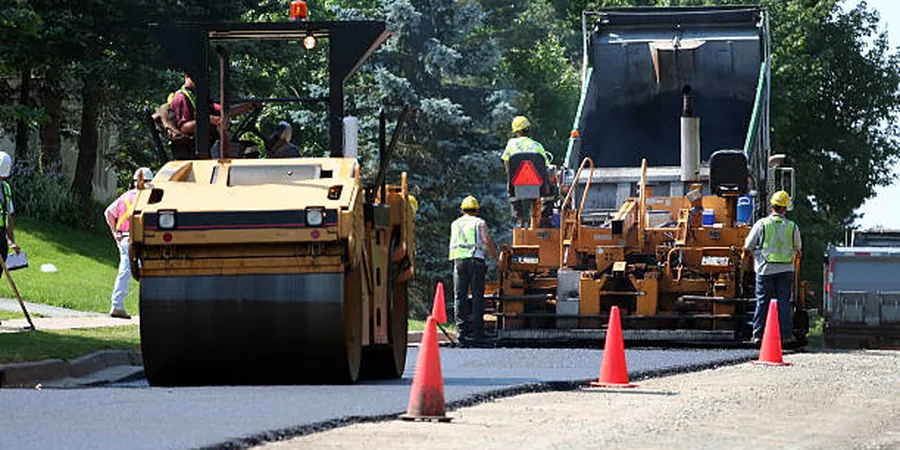

La compactadora de rodillo metálico avanza sobre la subrasante en una vialidad al poniente de Monterrey, cerca del lecho del Río Santa Catarina. El suelo bajo las llantas contiene arcillas expansivas de alta plasticidad, típicas de las llanuras aluviales regiomontanas. Si el diseño de pavimento flexible no contempla esta expansividad, las capas asfálticas se agrietan en la primera temporada de lluvias. Trabajamos con el método AASHTO 93 y los criterios del Instituto de Ingeniería de la UNAM para modelar la carpeta, base y subbase sobre suelos que cambian de volumen con la humedad. El clima semiárido de Monterrey, con precipitaciones concentradas de junio a septiembre que pueden superar 200 mm en 24 horas, exige un sistema de drenaje integrado en el paquete estructural. Un mal diseño hidráulico colapsa el pavimento desde abajo. Por eso nuestro análisis de tráfico siempre incorpora el espectro de carga real de las avenidas regias, desde el tránsito ligero en colonias como San Pedro hasta los corredores de carga pesada en la Carretera a Saltillo.
Un pavimento flexible en Monterrey se diseña para el clima semiárido y las arcillas expansivas, no para un catálogo genérico de secciones.
Metodología y alcance
Consideraciones locales
En Monterrey muchas veces vemos que los pavimentos de concreto asfáltico fallan por bombeo de finos en las juntas longitudinales. El agua de tormenta se infiltra por las grietas de fatiga y se acumula en la interfaz base-subrasante. Si la base granular no tiene un coeficiente de permeabilidad adecuado y no se colocan subdrenes laterales, la presión de poro licúa el material fino de la subrasante. Cada ciclo de carga del tráfico pesado expulsa ese lodo hacia la superficie, dejando vacíos que colapsan la carpeta. Lo hemos documentado en tramos de la Avenida Lincoln después de los huracanes del Golfo. Un diseño de pavimento flexible serio en Monterrey incluye el análisis de drenaje profundo con geotextil separador y tubería perforada en el espaldón. Además verificamos la susceptibilidad al congelamiento, aunque poco probable en la ciudad, porque en las partes altas de la Sierra Madre Oriental que rodean el área metropolitana las temperaturas invernales pueden descender a -5°C en eventos atípicos, afectando tramos carreteros como la Autopista Monterrey-Saltillo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
N-CMT-4-01/02 (Calidad de Materiales para Pavimentos), N-CSV-CAR-1-01/02 (Construcción de Carreteras), Método AASHTO 1993 para Diseño de Pavimentos Flexibles, Reglamento de Construcción de Monterrey (Título Séptimo, Vialidades), ASTM D1883 (CBR de laboratorio)
Servicios técnicos asociados
Diseño de paquete estructural
Cálculo del Número Estructural SN y definición de espesores de carpeta, base y subbase mediante iteración por fatiga y ahuellamiento, ajustado al espectro de carga del TDPA regio.
Caracterización de materiales y subrasante
Ensayos de CBR, Proctor, granulometría y plasticidad sobre muestras de banco y subrasante extraídas en el sitio, para alimentar el modelo resiliente de cada capa.
Estudio de drenaje y obras complementarias
Diseño de subdrenes longitudinales, geotextiles de separación y carpetas drenantes cuando el nivel freático o las lluvias torrenciales de Monterrey lo exigen.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de un diseño de pavimento flexible en Monterrey?
El rango de inversión para un diseño de pavimento flexible en Monterrey oscila entre MX$11,110 y MX$35,340, dependiendo de la longitud del tramo, el número de carriles y la complejidad del estudio de tráfico requerido.
¿Qué datos necesitan para iniciar el diseño del pavimento?
Solicitamos el aforo vehicular clasificado, el tipo de terreno de fundación y el CBR de la subrasante. Si no se cuenta con estos datos, podemos realizar los estudios complementarios en campo.
¿En cuánto tiempo entregan la memoria de cálculo y los planos?
El plazo habitual de entrega es de 12 a 15 días hábiles para tramos de hasta 2 kilómetros. Proyectos de mayor longitud o con intersecciones complejas pueden requerir 20 días.
¿Qué normativa aplican para el diseño de pavimento flexible en Monterrey?
Aplicamos el método AASHTO 93 en conjunto con los criterios complementarios del Instituto de Ingeniería de la UNAM y las Normas de Calidad de Materiales de la SICT, adaptándolos a las condiciones de suelo y clima de Monterrey. Ver más.
