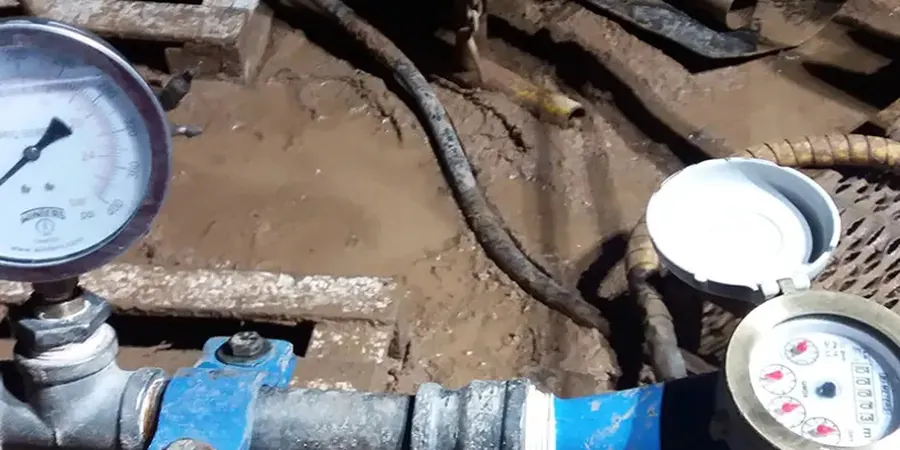

Un obturador neumático desciende por el barreno hasta la zona de interés, se infla para aislar el tramo y una bomba de caudal constante empieza a inyectar agua limpia. Así arranca un ensayo Lugeon en las formaciones rocosas de Monterrey, donde las calizas de la Sierra Madre Oriental alternan con lutitas de permeabilidad contrastante. El equipo registra presión y caudal cada minuto durante cinco escalones ascendentes y descendentes, generando una curva que revela el comportamiento hidráulico real del macizo: flujo laminar, turbulento, lavado o colmatación. Monitoreamos la estabilización manométrica con transductores digitales, porque en Monterrey las variaciones de presión por temperatura ambiente —que fácilmente supera los 40°C en verano— pueden falsear lecturas si no se compensan. El ensayo Lefranc complementa la campaña en suelos y roca muy fracturada con carga variable o constante, según la permeabilidad esperada, siguiendo procedimientos alineados a las recomendaciones de la USBR y la ASTM D4630 para macizos rocosos. Cada dato de campo se correlaciona luego con la granulometría de los testigos recuperados para validar la coherencia entre porosidad textural y permeabilidad medida in situ.
Cinco escalones de presión en roca revelan más sobre el comportamiento hidráulico del macizo que cien ensayos de laboratorio en muestras alteradas.
Metodología y alcance
Consideraciones locales
La normativa mexicana de diseño por sismo (CFE MDOC 2015) y las NTC de cimentaciones exigen conocer la posición del nivel freático y la permeabilidad del subsuelo para evaluar licuación y estabilidad de cortes, pero en la zona metropolitana de Monterrey hay un agravante adicional: la presencia de paleocauces enterrados del río Santa Catarina y sus afluentes, que pueden generar flujos preferenciales de agua subterránea no detectables con sondeos aislados sin ensayos de permeabilidad in situ. Omitir esta caracterización hidrogeológica en proyectos sobre las calizas de la Formación Cupido o las lutitas Méndez ha derivado en fallas de taludes por presión de poros no prevista, inundaciones de sótanos durante lluvias extraordinarias y colapsos en túneles del sistema vial del área metropolitana. El ensayo Lugeon permite cuantificar la necesidad de tratamiento del macizo rocoso antes de la excavación; un valor superior a 5 unidades Lugeon en un tramo de falla geológica indica que se requerirán inyecciones de impermeabilización o un rediseño del sistema de drenaje. En Monterrey trabajamos con la incertidumbre hidrogeológica propia de un karst maduro: podemos encontrar desde roca prácticamente impermeable hasta cavernas interconectadas que demandan campañas de inyección extensivas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D4630-19 Standard Test Method for Determining Permeability of Rock by Constant Head Injection, ASTM D6391-11 Standard Test Method for Field Measurement of Hydraulic Conductivity Using Borehole Infiltration, USBR Design Standards No. 13 Embankment Dams, Chapter 2: Foundation and Earth Materials Investigations, CFE MDOC 2015 Diseño por Sismo, Sección 4.2 Exploración y Caracterización del Subsuelo, NTC para Diseño y Construcción de Cimentaciones del RCDF (referencia técnica adaptada)
Servicios técnicos asociados
Campaña Lugeon en Macizos Rocosos
Cinco escalones de presión ascendentes y descendentes por tramo aislado, con registro continuo de caudal y presión. Interpretación del patrón de flujo (laminar, turbulento, lavado, colmatación) y cálculo de unidades Lugeon para diseño de inyecciones y drenaje en taludes de la Sierra Madre Oriental.
Ensayos Lefranc en Suelos y Roca Fracturada
Ejecución con carga variable o constante según rango de permeabilidad esperado, utilizando piezómetros abiertos o celdas Casagrande. Ideal para caracterizar la conductividad hidráulica en depósitos aluviales del río Santa Catarina y coluviones de piedemonte.
Perfil Hidrogeológico Integrado
Correlación de resultados Lefranc/Lugeon con granulometría de testigos, mapeo de fracturas y medición de nivel freático en piezómetros de cuerda vibrante. Elaboración de modelo conceptual de flujo subterráneo para excavaciones profundas y cimentaciones en zona urbana de Monterrey.
Parámetros típicos
Preguntas frecuentes
¿Cuál es la diferencia entre el ensayo Lefranc y el Lugeon?
El ensayo Lugeon se aplica exclusivamente en macizos rocosos mediante inyección de agua a presión constante por tramos aislados con obturador, obteniendo las unidades Lugeon que reflejan la conductividad hidráulica de las fracturas. El ensayo Lefranc se utiliza en suelos y contactos suelo-roca, midiendo la permeabilidad con carga hidráulica variable o constante en un tramo no aislado del sondeo. En Monterrey combinamos ambos métodos porque las transiciones entre lutitas, calizas y depósitos aluviales exigen caracterizar cada material con la técnica adecuada.
¿Cuánto cuesta un ensayo de permeabilidad en campo en Monterrey?
El costo varía según la profundidad de los tramos a ensayar, la cantidad de pruebas y la accesibilidad del equipo de perforación al sitio. Para campañas típicas en la zona metropolitana de Monterrey, el rango de inversión por ensayo Lefranc o Lugeon oscila entre MX$4.310 y MX$8.600, dependiendo de la logística de la perforación y la instrumentación requerida.
¿En qué tipo de proyectos es obligatorio realizar ensayos de permeabilidad en Monterrey?
Es indispensable en cualquier proyecto que implique excavaciones bajo el nivel freático o interacción con flujo subterráneo: sótanos profundos en el centro de Monterrey, túneles en roca para vialidades, taludes en las laderas del Cerro de la Silla, presas de control de avenidas y cimentaciones de puentes sobre el río Santa Catarina. La CFE MDOC 2015 y las NTC de cimentaciones exigen conocer la permeabilidad del subsuelo cuando el diseño considera empujes hidrostáticos, subpresión o riesgos de tubificación en suelos granulares.
