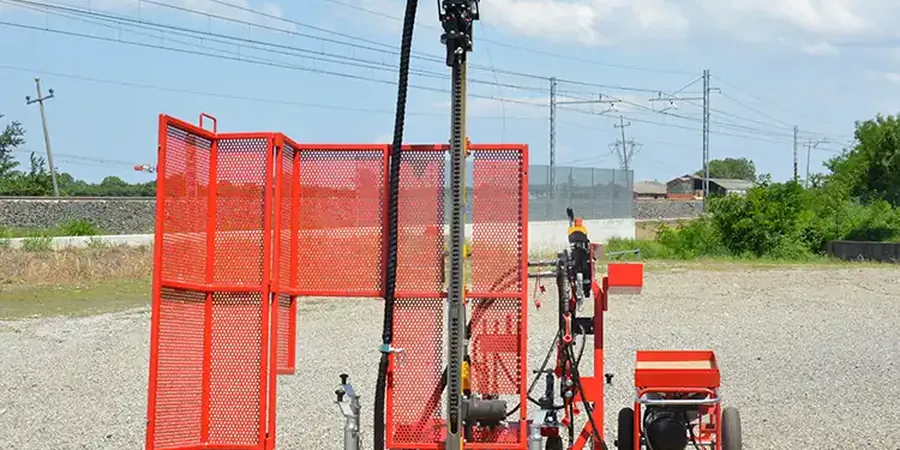

El martinete de seguridad de 63.5 kg se eleva 76 cm dentro de la torre del equipo de perforación antes de caer libremente sobre la cabeza de golpeo. En obra, la secuencia es metódica: se hinca el muestreador de cuchara partida 45 cm a golpes, contando los necesarios para cada tramo de 15 cm. El valor N de campo —suma de los dos últimos tramos— es el dato crudo que luego se corrige por energía, diámetro de perforación y longitud del varillaje. En Monterrey, donde las formaciones geológicas varían desde aluviones del Río Santa Catarina hasta lutitas de la Formación Méndez, la interpretación correcta de este índice es lo que separa una cimentación sobrada de un riesgo no detectado. Para perfiles que requieren mayor continuidad estratigráfica, el ensayo CPT aporta una lectura casi continua de la resistencia de punta y fricción lateral, complementando la información puntual del SPT.
El valor N de campo sin corregir es solo una referencia; el N60 corregido por energía es el dato que realmente gobierna el diseño geotécnico en Monterrey.
Metodología y alcance
Consideraciones locales
Monterrey está asentada sobre una cuenca sedimentaria con espesores aluviales que superan los 100 m en el valle, intercalados con lentes de grava y arena limosa. En un sondeo ejecutado en la colonia Mitras Centro, los primeros 4 m arrojaron N60 inferiores a 8 en arena limosa suelta, con nivel freático a 2.5 m —condiciones que activan inmediatamente la verificación de potencial de licuefacción bajo la aceleración sísmica de diseño de la NTC-Sismo 2017. Omitir el SPT en estos depósitos implica diseñar a ciegas frente a un sismo de subducción o de fallamiento local como el de la Sierra Madre Oriental. La resistencia a la penetración también detecta contactos erráticos entre suelo y roca muy fracturada, frecuentes en el piedemonte del Cerro de la Silla, donde un falso rechazo por un bloque aislado puede confundirse con el basamento sano.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D1586-18, ASTM D4633-16, NTC-Sismo 2017 (Manual de Diseño de Obras Civiles, CFE), ASTM D2488 (descripción visual-manual de suelos)
Servicios técnicos asociados
Sondeo SPT con registro continuo
Perforación con rotación y lavado o barrena helicoidal, ejecutando SPT cada metro. Incluye recuperación de muestras alteradas, registro litológico detallado, medición de nivel freático y corrección completa del valor N por energía, diámetro y sobrecarga.
Ensayos de laboratorio complementarios
Clasificación completa de las muestras obtenidas: granulometría por tamizado e hidrómetro, límites de Atterberg, contenido de humedad natural y peso volumétrico. Emitimos informe con perfil estratigráfico, tabla de propiedades índice y parámetros de resistencia correlacionados.
Parámetros típicos
Preguntas frecuentes
¿Cuántos sondeos SPT se requieren para un edificio de 5 niveles en Monterrey?
La NTC-Cimentaciones del RCDF (aplicada por práctica en la región) establece un mínimo de tres sondeos para edificaciones tipo B, espaciados de forma que cubran la planta del inmueble. En Monterrey, si el predio está sobre aluvión del Santa Catarina, se recomienda al menos uno por cada 200 m² de planta, con profundidad que alcance al menos 1.5 veces el ancho de la losa de cimentación o hasta encontrar rechazo en roca.
¿Cómo se corrige el valor N de campo y por qué es necesario?
El valor N crudo se corrige por energía del martillo (medida con acelerómetro según ASTM D4633), diámetro de perforación, longitud del varillaje y presencia de revestimiento. El resultado es el N60, que se normaliza luego a N1(60) por efecto de sobrecarga. Sin esta corrección, un N=20 obtenido con un equipo de baja energía puede equivaler a un N60=12, subestimando asentamientos o sobrestimando la capacidad de carga.
¿Qué costo tiene un metro lineal de sondeo SPT en Monterrey?
El precio por metro lineal de sondeo SPT en la zona metropolitana de Monterrey oscila entre MX$4.670 y MX$6.630, dependiendo de la profundidad total, accesibilidad del equipo, tipo de suelo (la presencia de gravas o roca incrementa el desgaste) y si se incluye la corrección por energía con medición instrumental. Las campañas que combinan SPT con ensayos de laboratorio tienen un costo integrado que se cotiza por proyecto completo.
¿Qué diferencia hay entre el SPT y el ensayo CPT en los suelos de Monterrey?
El SPT recupera muestra alterada y permite clasificar el suelo visualmente en cada metro, algo que el CPT no hace. Sin embargo, el CPT proporciona un perfil continuo de resistencia de punta y fricción, ideal para detectar lentes delgados de arena limpia en la cuenca aluvial. En la práctica local, usamos SPT como exploración principal y CPT cuando se requiere precisión milimétrica en la estratigrafía o cuando se evalúa licuefacción con el método de Robertson y Wride.
