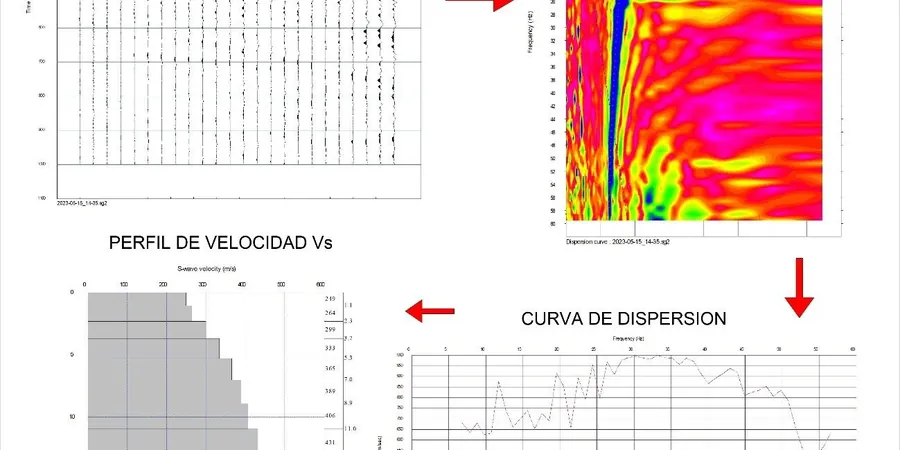

Uno de los errores más costosos que vemos en obra civil y edificación en Monterrey es asumir un tipo de suelo D genérico sin verificación geofísica. La Sierra Madre Oriental y los abanicos aluviales del Río Santa Catarina generan contrastes brutales de rigidez en menos de 50 metros de distancia. Hemos encontrado proyectos donde el perfil de velocidades de corte (Vs) cambia de un estrato competente a uno deformable sin que la exploración directa lo hubiera anticipado. Para evitar diseños sísmicos subestimados —o peligrosamente optimistas— el ensayo MASW (Multichannel Analysis of Surface Waves) permite mapear la variación de Vs con la profundidad y obtener el parámetro VS30 que exige el análisis estructural moderno. Complementamos esta campaña geofísica con un estudio granulométrico en sondeos aledaños para correlacionar la respuesta sísmica con la composición del subsuelo, y con un ensayo CPT cuando se requiere precisión estratigráfica continua sin alteración de muestras.
El VS30 no es un número aislado: define el espectro de diseño, el factor de amplificación y la viabilidad económica de la cimentación.
Metodología y alcance
Consideraciones locales
Con una altitud promedio de 540 msnm y rodeada por montañas que superan los 2000 metros, Monterrey concentra más de 5 millones de habitantes en una cuenca con alta actividad tectónica regional. La falla San Miguel y el sistema de fallas de la Sierra Madre Oriental inducen sismos intraplaca que, aunque de magnitud moderada, generan aceleraciones pico en roca que pueden superar 0.1g en periodos de retorno de 500 años. El riesgo real no es solo la sacudida: es la amplificación por contraste de impedancia en los suelos blandos del corredor Santa Catarina-San Nicolás. Un VS30 inferior a 250 m/s en estos depósitos implica factores de amplificación sísmica que duplican la demanda espectral respecto al basamento rocoso. Ignorar esta caracterización condena el cálculo estructural a una zona sísmica ficticia, y en edificios de más de 10 niveles el error se traduce en derivas no previstas y daño no estructural severo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa aplicable
ASTM D5777-18: Standard Guide for Using the Seismic Refraction Method for Subsurface Investigation, CFE-2023: Manual de Diseño por Sismo de la Comisión Federal de Electricidad (Sección 2: Peligro Sísmico), ASCE 7-22: Minimum Design Loads and Associated Criteria for Buildings and Other Structures (Site Classification)
Servicios técnicos asociados
Medición de VS30 con MASW activo
Tendido lineal de 46 a 69 metros con fuente de impacto para obtener el perfil de Vs hasta 30 metros. Incluye curva de dispersión, inversión iterativa y clasificación del sitio A, B, C, D o E según CFE.
Perfil combinado MASW + Refracción sísmica
Adquisición simultánea de ondas P y ondas Rayleigh en el mismo tendido. Obtenemos el cociente de Poisson dinámico y el módulo de rigidez a pequeñas deformaciones (Gmax) para modelos avanzados.
Arreglos pasivos con microtremores (MAM)
Para profundidades mayores a 50 metros donde la fuente activa no alcanza. Usamos arreglos circulares con geófonos de 2 Hz y correlación espacial SPAC, ideales para cuencas profundas como la del área metropolitana.
Parámetros típicos
Preguntas frecuentes
¿En qué se diferencia el MASW de la refracción sísmica clásica?
La refracción sísmica mapea capas donde la velocidad de ondas P aumenta con la profundidad; falla cuando hay inversiones de velocidad (capa blanda bajo capa dura). El MASW analiza ondas superficiales Rayleigh y obtiene directamente la velocidad de ondas de corte (Vs), que es el parámetro que ingresa al modelo estructural. Además, el MASW resuelve inversiones de rigidez sin ambigüedad, algo crítico en los rellenos heterogéneos de antiguos cauces del Río Santa Catarina.
¿Cuánto cuesta un ensayo MASW en Monterrey?
El costo de un perfil MASW activo en Monterrey oscila entre MX$14,090 y MX$25,610, dependiendo de la longitud del tendido, la cantidad de puntos de tiro y la necesidad de combinar con arreglos pasivos para exploración profunda. Incluye el informe con curvas de dispersión, perfil 1D de Vs, clasificación de sitio y archivos SEG-2 procesables.
¿Qué norma rige la clasificación sísmica del terreno en Monterrey?
El Manual de Diseño por Sismo de la Comisión Federal de Electricidad (CFE-2023) es la referencia principal para clasificar el tipo de suelo según VS30. Las Normas Técnicas Complementarias para Diseño por Sismo de la Ciudad de México también se consultan como referencia supletoria en proyectos con requisitos de desempeño superiores, pero en Monterrey la autoridad local y los reglamentos de construcción del municipio remiten al marco federal de la CFE.
